メルセデスベンツ W117 (CLA) クラス

皆さんもご存じCLSの流れを組み入れたコンパクトクラスで初の新しいセグメントを開拓しようとするメルセデスの意欲作です。４ドアセダンでAクラスよりも20cm位は長いボディを持っているのに同一プラットホームで制作してしまう技術力に感心してしまいます。
私自身すぐに購入してCLA45化を狙っていましたが、純正リアアンダーの納期が思いのほかかかり他の忙しさも手伝ってやっとこの開発ストーリーを書いております。その分内容の濃いストーリーを書ければ幸いです 。
まずは乗った印象ですが、Aクラスと同じでとにかく燃費を稼ぐセッティングになっています。アクセルを踏んでも電子制御のスロットルは自分の感覚通りには開いてくれず、思い通りに回転が上がってくれません。しかも回転が上がったらすぐにシフトアップ。1000回転付近をうろうろしてこれでは加速してくれません。エコモードでは厳しい走りですので常にスポーツモードで運転しています。早速スロットルコントローラーを入れたいです。
ボディ剛性、ハンドリングは素晴らしくこのクラスの国産車を超越しており、さすがメルセデスベンツです。パワーアップとレスポンスが良くなれば面白くなりそうですので早速製作に取り掛かります。
時間がかなりありましたのでCLA180,CLA250,CLA250 ４マチックと全て開発していきます。

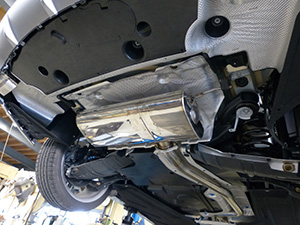

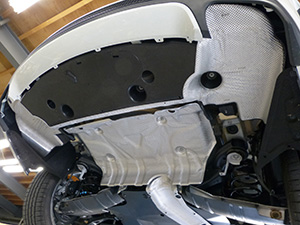

まずはノーマルマフラーから。

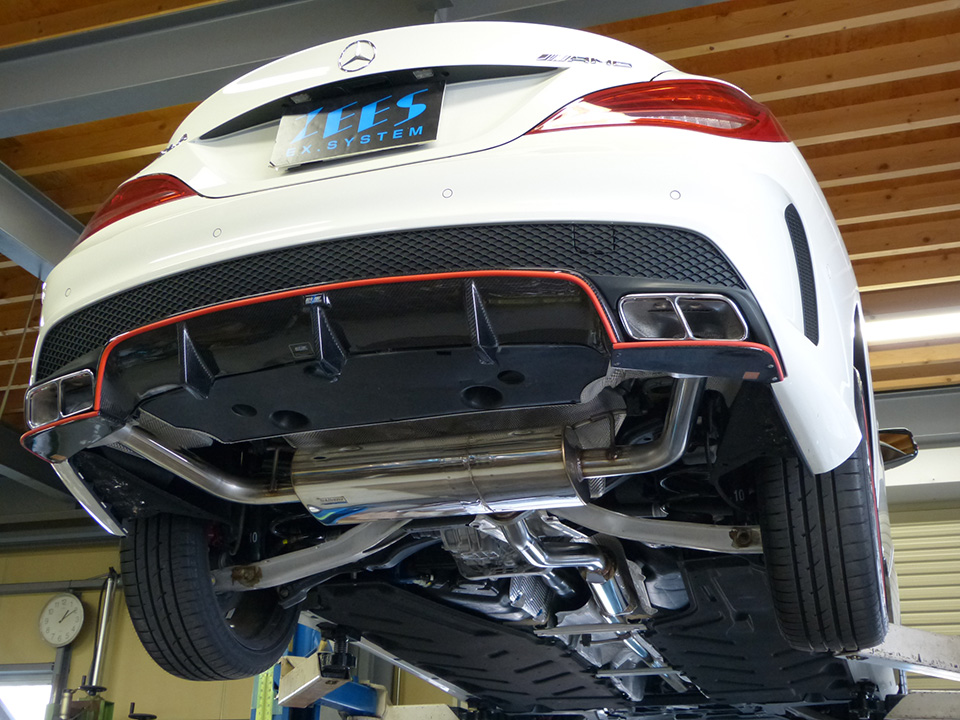

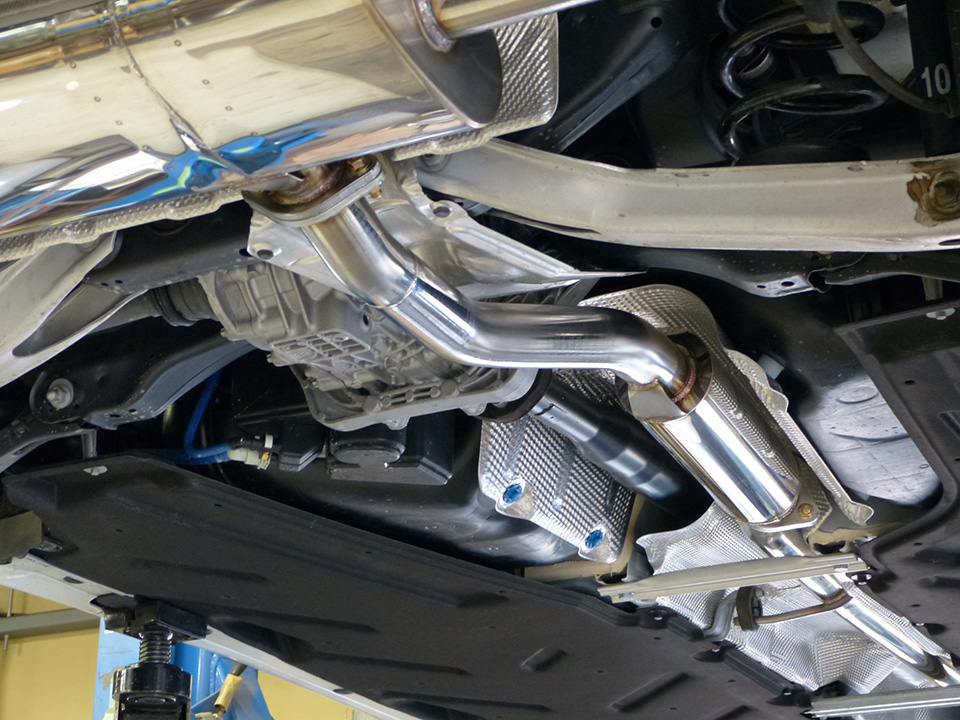

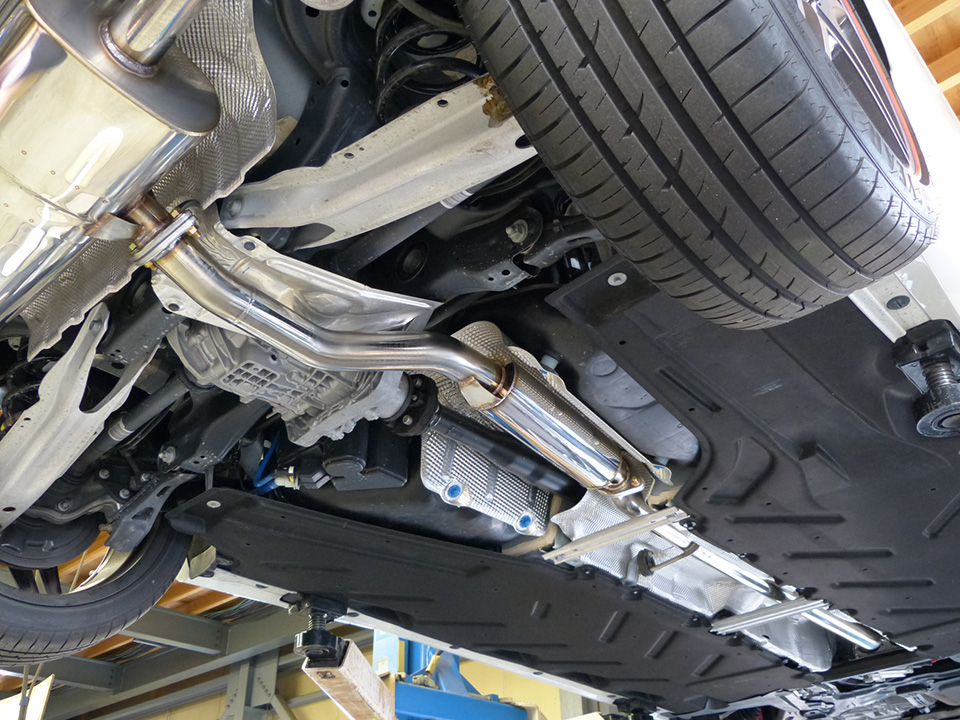

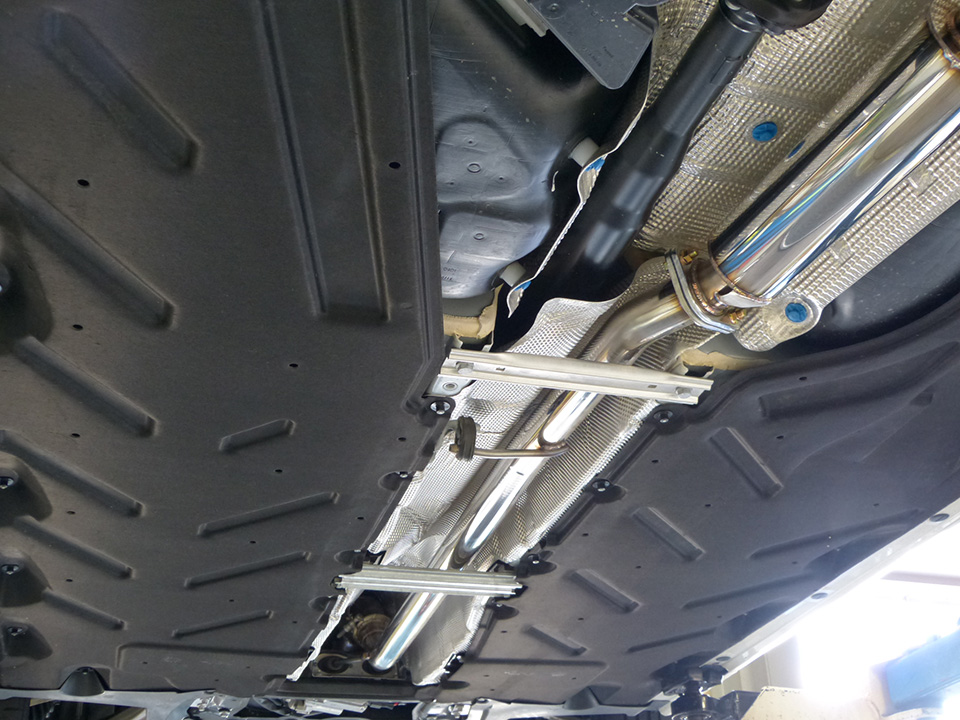

Aクラス同様フロントパイプからリアエンドまで一体式で最初から全部交換する必要があります。フルパワーを最初から出せるので頑張って作っていきたいと思います。

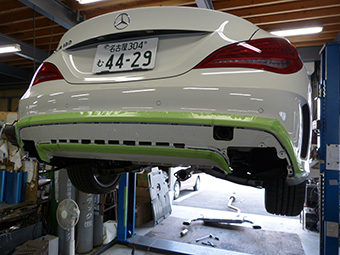

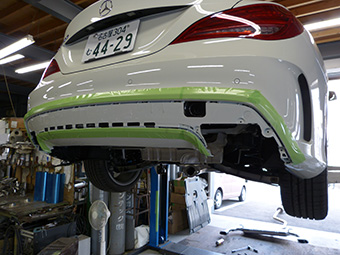

なんと長いリアのオーバーハングでしょう！Aクラスと違いトランクルームのスペースが必要なためこんなレイアウトになっています。しかしリアタイコ前の部分はAクラスと共通みたいです。試に作ってみるとやはり同じ、これは開発が早そうです。

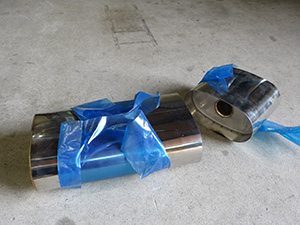

ここでタイコ内部構造について書きます。

この車のエンジンは1600ccと2000ccの２種類で両方ともTBエンジンとなっております。したがってストレート構造を採用してパワーアップしていきたいですが、1600ccの方はあまり太いストレートでは抜けすぎになってしまいパワーが出ません。しかもパイプが右寄りからタイコに入る構造なので右側の消音をしっかりしないと音が消えません。難しいマフラーです。排気量をNAだと換算すると3000ccと3500ccくらいになるでしょうか。今のエンジンは排気量に見合わない小さなタービンを付けて中低速トルクを稼ぎTBラグを無くして、高回転はハイブーストにして稼いでいます。一昔では考えられないブースト圧でノーマルでも1.5バールほどあります。昔のエンジンならノッキングを起こし壊れてしまうのですが緻密な燃調と点火時期によって克服しています。
排気量とパワーにより1600ccエンジンは右側オリフィス、左側ストレート構造。2000ccは両方ストレート構造ですが右側より左側の方が太い違径構造にしました。TBエンジンは抜けが悪いとタービンの風切音が出ますので分かりやすいです。したがって風切音が出ないギリギリの口径を選んで抜けすぎも防止します。これで下から上まで全域で気持ちの良い吹け上がりが体験できます。是非皆さんも体験してみてください。
ちなみに私のお客様が250でパワーチェックを行い27psもアップしたと喜んで連絡してきました。エンジンパワーを完全に解明してそれぞれ専用構造で作っていますので私にとっては当たり前のことですが、大手の量産メーカーには出来ない制作方法だと思います。
まさにジースプロジェクトの神髄ですね！！

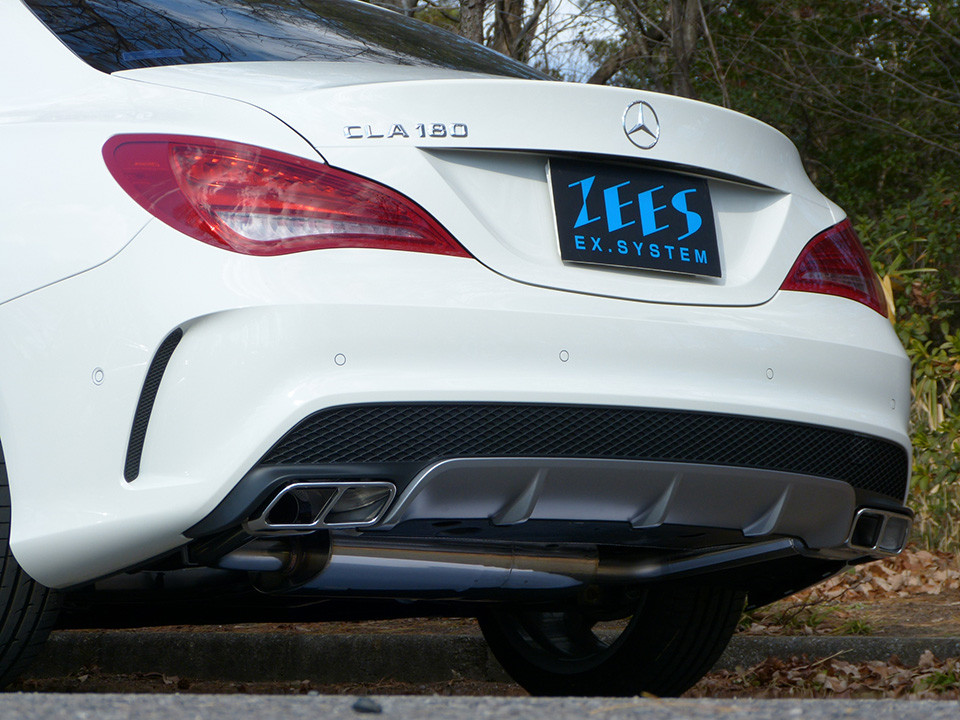

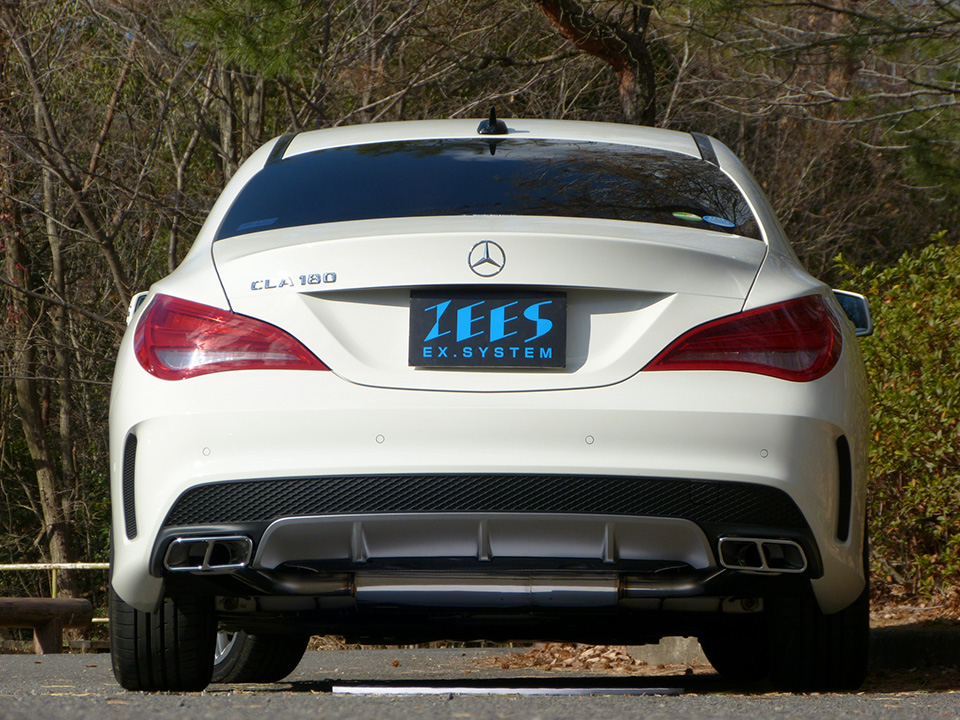

見栄えは全く同じなのですが中身は全く異なりますのでご注文の際はお間違えの無いようにお願いします。

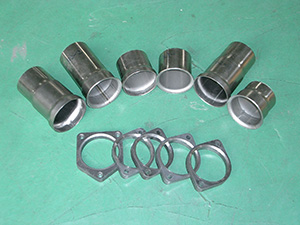

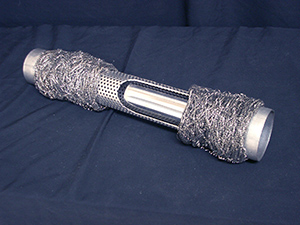

オリフィス

二重管オリフィス 　　　　　　　　　　　　　 ボルトオン フランジ
